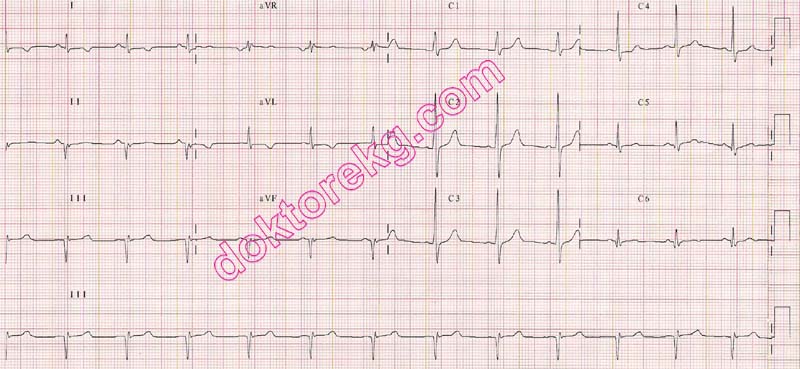

EKG 1. Ellidört yaşındaki bu hastaya 3 yıl önce akut inferoposterolateral miyokard infarktüsü nedeniyle Circumflex koroner
artere PTCA + stent uygulanmıştı.
II, III, aVF'teki belirgin Q dalgaları inferiyor tutulumu,
C1 ve C2'deki yüksek R dalgaları posteriyor tutulumu,
C5 ve C6'daki q dalgaları ise lateral tutulumu gösteriyor.
I ve aVL'deki negatif T dalgaları da lateral tutulumu destekliyor.

Daha detaylı EKG için buraya tıklayınız

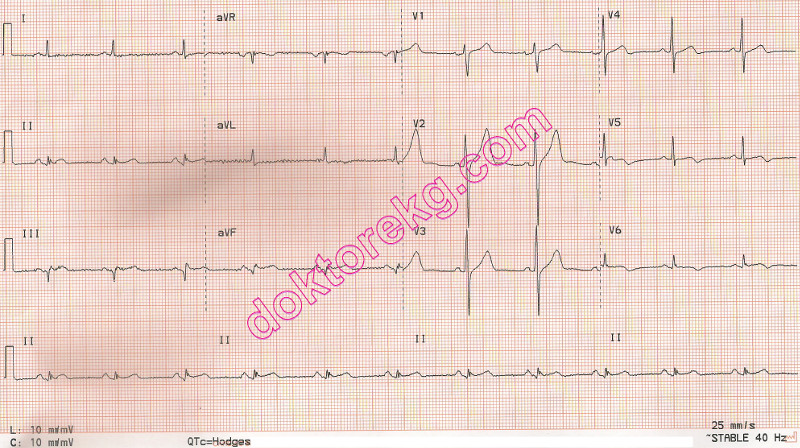

EKG 2. Yukarıdaki EKG, 3 gün önce dominant Cx'in iyi gelişmiş dalından akut miyokard infarktüsü geçirmiş olan
53 yaşındaki bir erkeğe aittir.
İnferiyorda q dalgaları ve ST yüksekliği var: inferiyor tutulum.
V2 ile V3'te sivri T dalgaları ve yüksek R dalgaları var: posteriyor tutulum.
V5 ile V6'da minimal ST yüksekliği ve T negatifliği var: lateral tutulum.

Daha detaylı EKG için buraya tıklayınız

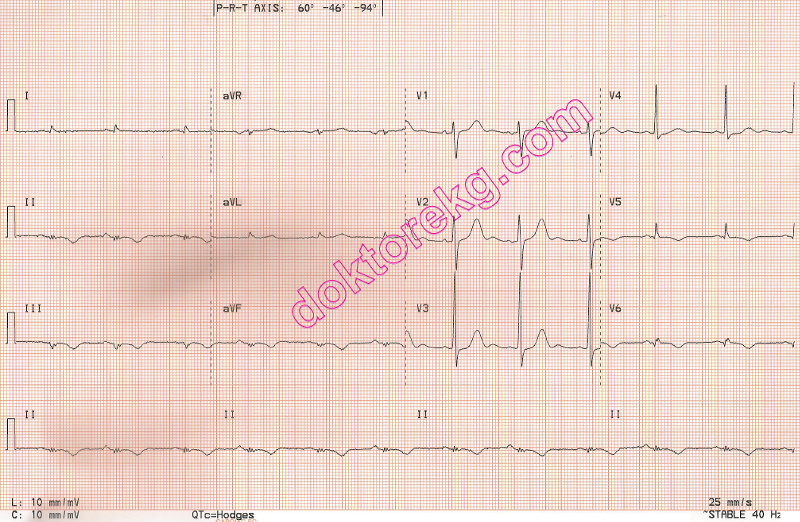

EKG 3. Yukarıdaki EKG, akut inferoposterolateral miyokard infarktüsü geçirmiş olan 70 yaşındaki bir erkeğe aittir.
Hasta 2 ay önce 3 damar (yaygın) koroner arter hastalığı için bypass ameliyatına gitti.
II, III, aVF, V5, V6'daki negatif T dalgaları ile V1, V2'deki yüksek R ve T dalgalarına dikkat.
Ekstremite derivasyonlarında düşük voltaj var. Ayrıca sol aks sapması da mevcut.

Daha detaylı EKG için buraya tıklayınız
