İskemi sırasında görülen EKG değişiklikleri sadece ST segment yükselmesi, ST segment çökmesi, T dalgası sivriliği veya T negatifliğinden ibaret değildir.



İskemide görülebilen diğer EKG değişiklikleri

  Atriyoventriküler (AV) bloklar

  Aritmiler

  QT interval uzaması

  Negatif U dalgası

  Dal blokları

  QRS alternansı




EKG 1. Unstabil angina pektoris tanısı almış olan bu hastada C2-C5 arasında negatif T dalgaları ile C2-C4 arasında negatif U
dalgaları var. Ayrıca PR mesafesi >200 msn (birinci derece AV blok). Bu hastaya yapılan koroner anjiyografide LAD ve Cx'te
ciddi darlıklar tespit edildi ve her iki koroner damara da stent implante edildi.

Daha detaylı EKG için buraya tıklayınız

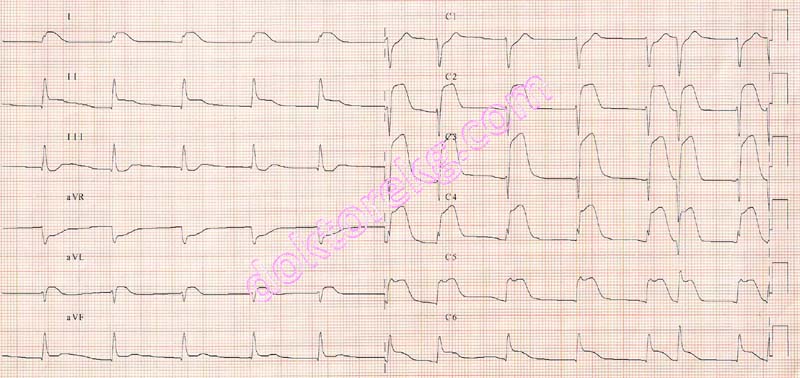

EKG 2a. Akut anteriyor miyokard infarktüsü sırasında gelişen atriyal fibrilasyon.

Daha detaylı EKG için buraya tıklayınız



EKG 2b. Aynı hastada 10 dakika sonra çekilen EKG'de nodal ritm izleniyor. Hastaya yapılan acil koroner anjiyografide LAD
%100 tıkalı olup intermedier arterde de %80 darlık saptandı; RCA ve Cx normal idi. Aynı seansta LAD'ye perkütan müdahale
yapıldı.

Daha detaylı EKG için buraya tıklayınız

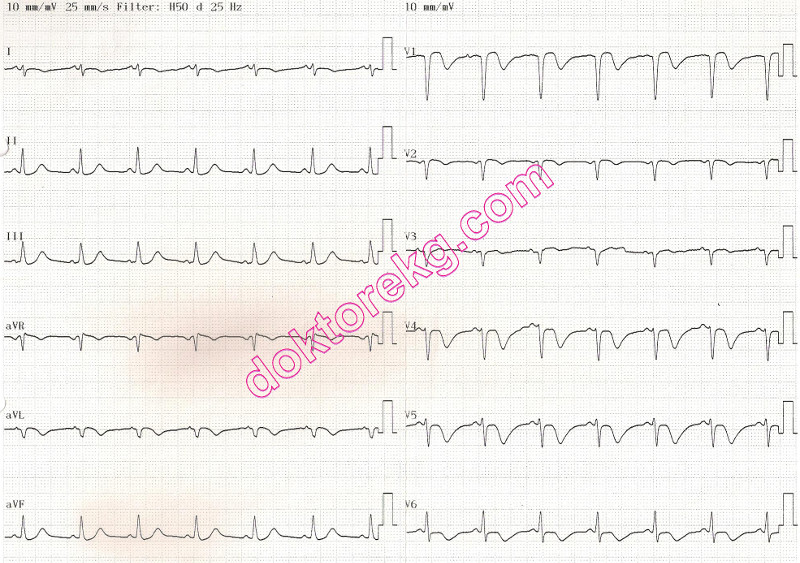

EKG 3. Akut anteriyor miyokard infarktüsü sonrasında koroner arter bypass ameliyatı olmayı bekleyen
45 yaşındaki erkeğe ait olan yukarıdaki EKG'de QT interval uzaması var.

Daha detaylı EKG için buraya tıklayınız
