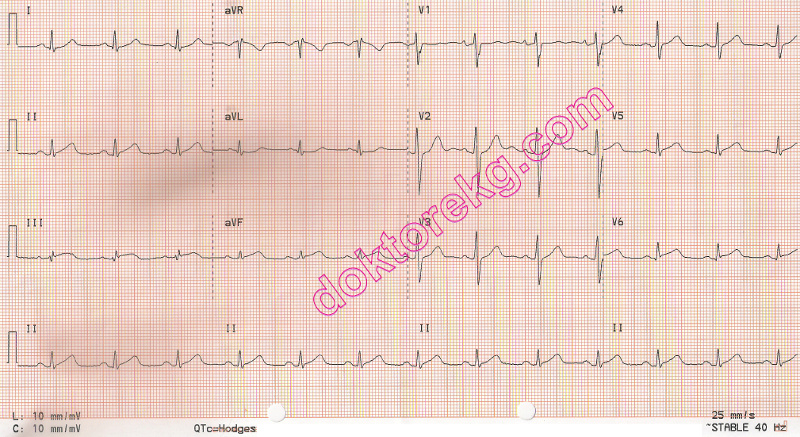

EKG 1a. Yukarıdaki EKG, göğüs ağrısı ile acil servise başvuran ve miyokard infarktüsü
tanısı konmuş olan 46 yaşındaki bir erkeğe ait olup anjiyografiden hemen önce kaydedilmiştir.
İnferiyorda ST yüksekliği var: inferiyor tutulum.
V2'de nispeten sivri T dalgaları ve yüksek R dalgaları var: posteriyor tutulum.
V5 ile V6'da ST yüksekliği var: lateral tutulum.
Tanı: Akut inferoposterolateral miyokard infaktüsü.

Daha detaylı EKG için buraya tıklayınız

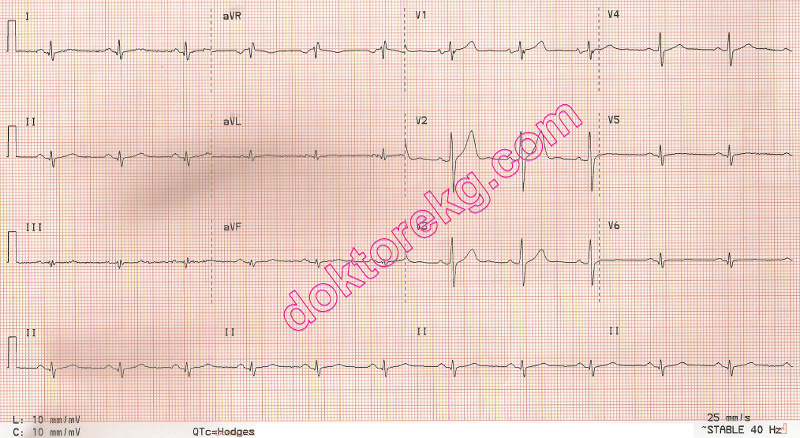

EKG 1b. Yukarıdaki EKG, aynı hastaya ait olup koroner arterdeki tıkanıklık PTCA + stent ile başarılı bir şekilde
giderildikten 4 saat sonra kaydedilmiştir. ST segment elevasyonları kaybolmuş.
İnferiyor derivasyonlar ile V5 ve V6'da minik q dalgaları ortaya çıkmaya başlamış.
Ayrıca V2'deki T sivriliği de artmış.
